    Extraction joint spy/roulement aiguille

    Partagez

    fghf
    Admin
    Admin

    Masculin
    Nombre de messages : 846
    Age : 62
    Localisation : Angers
    Date d'inscription : 02/10/2006

    Feuille de personnage
    Modèle: Cagiva SuperCity

    Extraction joint spy/roulement aiguille

    Message par fghf le Dim 11 Jan 2009, 5:45 pm

    pour procéder à l'extraction du joint spy de la pompe à eau (ou autre) il est nécessaire de
    posséder du matériel adéquat, en l'occurrence un extracteur (de joint spy et roulements
    à aiguille entre autres)

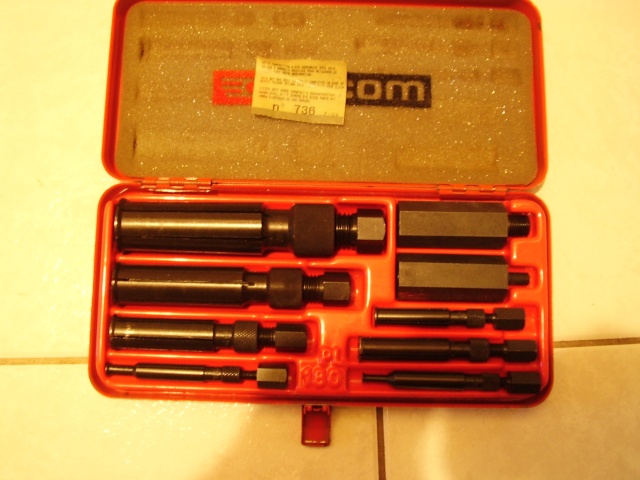

    Ici une boite d'extracteurs de différents diamètres de chez Facom




    Composition extracteur
    (à coté, joint spy)



    L'extracteur agit de la manière suivante :
    après avoir introduit l'extracteur dans le joint spy (ici représenté symboliquement "à travers" le joint spy)



    En vissant la "tige" en bout et traversant l'extracteur celle-ci écarte la "tulipe" située en bout
    de l'appareil, et comme, cette tulipe a des lèvres celles-ci viennent prendre appui sur le rebord
    du joint spy



    Vous avez compris le principe...il suffit de mettre l'appareil en place à travers le joint et dessous celui-ci et de l'extraire

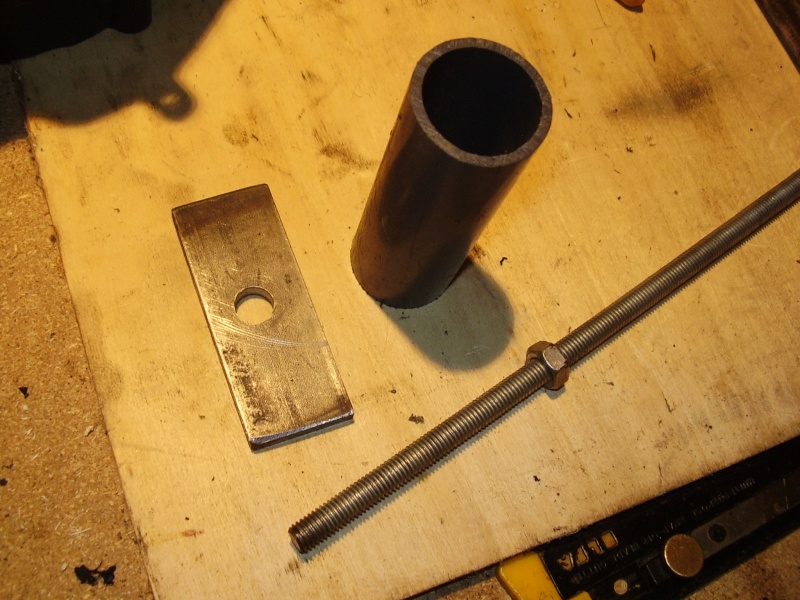

    pour cela se fabriquer à pas cher un "extracteur d'extracteur". Un fer percé, un bout de tube (ici pvc) un bout de tige filetée accompagnée de son écrou qui va bien...



    Mettre l'extracteur en place



    Mettre la tige filetée en place



    Mettre en place le bout de tube
    Le fer percé
    L'écrou de la tige filetée
    Extraire en vissant



    Voili, voilou mon joint spy est extrait (ici celui de la pompe à eau)



    Pour les roulements à aiguille ???
    Pareil ! même manip !
    Avant mise en place



    Mis en place


    Excusez mes images pas très nettes !
