    Réalisation d'un capot de selle

    Message par seb_bg le Dim 05 Avr 2009, 11:40 pm

    hello

    Alors voila apres 3 dimanches de boulot ca prend forme je commence donc mon explication pour les interressés.

    Materiel utilisé

    Du mat de verre 2.5€
    Un pot de résine avec durcisseur 9.5€
    du mastic de finition 7.5€
    des couteau pour mastiquer 4.5€
    de l appret a mastic 8€
    de la peinture (couleur désiré)
    du vernis 9€

    Du papier film
    du scotch d'électricien
    du carton
    des ciseau

    C'est bon vous avez tout c'est partit

    Pour commencer mettre du papier film sur votre selle et marquer le centre avec du chaterton.



    Fabriquer vous un cone avec du carton (cette étape ne sert que si vous ne le voulez pas aussi plat que la selle moi perso je voulais que ca fasse comme un dossier)
    Puis fixer le avec du chaterton penser a bien le centré d ou l'utilité de la ligne de chaterton centré au milieu de la selle.



    Une fois en place placer votre scotch d'electricien sur chaque arrete pour ne plus qu il bouge puis rembourré le carton avec du papier film en lui donnant un aspect arrondi (au choix vous pouvez le faire pointu ou autre)



    Recouvrer l'ensemble de la selle avec ce meme scotch
    il donnera l'idée finale de votre capot





    Disposez votre mat de verre sur votre selle (du moins sur le scotch) puis préparer votre résine + durcisseur ca ne sert a rien de mettre trop de durcisseur ca permet de faire des rectifications au besoin



    Apres un nuit de seche on démoule avec le papier film ca sort sans soucis



    On enleve le papier film et le scotch noir de votre piece



    Puis on découpe le surplus de mat et de résine avec de bons ciseaux ou bien a la dremel



    Premiere victoire votre piece a pris forme

    On passe le mastic énorme conseil ne mettait pas ou tres tres peu de durcisseur ca vous donnera le temps de bien le lisser et donc de moins poncer.

    A savoir que le mastic seche tres vite et des qu il commence a etre sec c'est inlissable ca fait des patés

    Premiere couche de mastic



    Un petit essai sur la bete voir si ca le fait





    et la on commence le pénible le poncage allez courage...
    Apres des essais infructueux avec ponceuse electrique et meme dremel avec des discques de poncage je me suis rendu a l' évidence qu'il n y a qu'a la main que ca sera impeccable donc remasticage et reponsage ... jenpeuplus

    au bout de 30 min



    Au bout de 2h sans avoir arreté. C'est super long (et chiant)il ne faut plus qu'il y est aucune imperfection donc ponsage et reponsage et re et re et ca donne ca lisse comme une peau de bebe
    (la couleur grise c'etait mon premier essai avec l appret alors c'est pas joli mais je vous assure c'est lisse de chez lisse)

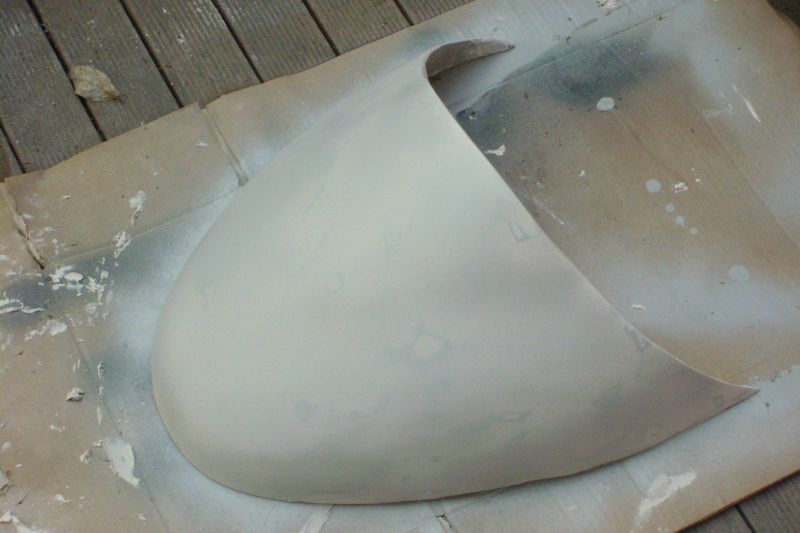

    On passe a l appret on se met a 20 bon cm et y va par voile
    premier passage



    deuxieme couche



    troisieme couche (je détaille un peu trop non?)



    Puis on reessaye sur la machine

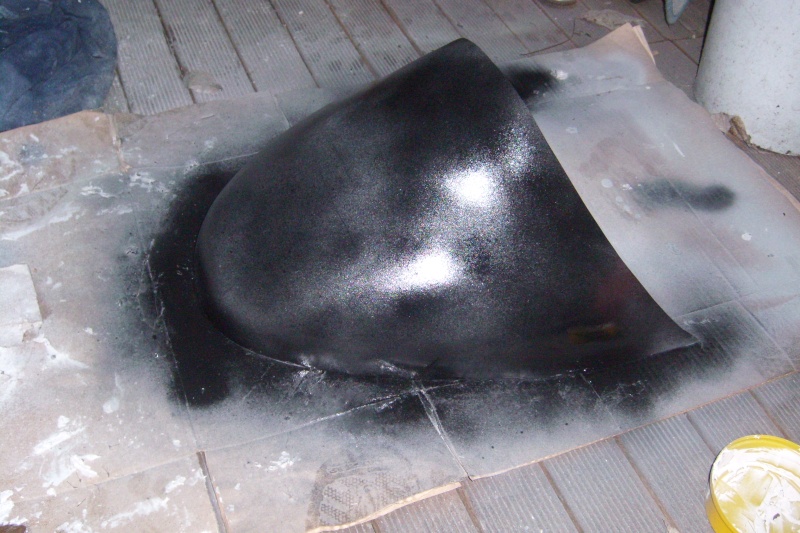

    Et on peint premier voile




    Voila j'en suis la... La suite bientot...

    A venir (finir la peinture passer le vernis et metre les fixations)

    En espérant ne pas etre trop suis naze


    _________________

    sebastienrig
    Meilleur temps
    Meilleur temps

    Masculin
    Nombre de messages : 446
    Age : 37
    Localisation : isere 38 FRANCE
    Date d'inscription : 02/10/2007

    Feuille de personnage
    Modèle: cagiva freccia c12r

    Re: Réalisation d'un capot de selle

    Message par sebastienrig le Dim 05 Avr 2009, 11:47 pm

    Bravo Seb_bg très belle réalisation +1 j'ai hate de voir une fois fini.
    Dis moi comment compte-tu le fixer par la suite ?

    seb_bg
    Champion du monde
    Champion du monde

    Masculin
    Nombre de messages : 977
    Age : 34
    Localisation : Bordeaux
    Date d'inscription : 01/08/2008

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par seb_bg le Dim 05 Avr 2009, 11:55 pm

    J y ai deja penser je me suis servi de divers réalisation et j ai essayé de prendre le meilleur de chaque.

    Alors pour la fixation je compte mettre 3 ou 4 points d ancrage sous le capot avec des fixateurs pour cadre a photo tenu par du mat de verre et de la resine
    puis utilisé des petits crochets sous la selle agrapher (comme pour tenir le skai avec peut etre un bout de caoutchouc pour bien tirer a voir... Mais tu as l idée general de la fixation

    Voila d ou je tire beaucoup de ma réalisation un grand merci a lui si il me lit

    http://evzone.free.fr/selle.php


    _________________

    bobeleponge
    Pilote d'usine
    Pilote d'usine

    Masculin
    Nombre de messages : 344
    Age : 51
    Localisation : douai
    Date d'inscription : 09/03/2008

    Re: Réalisation d'un capot de selle

    Message par bobeleponge le Lun 06 Avr 2009, 12:00 am

    clin d'oeil moi je dit bravo

    adr13n
    Pilote d’essai
    Pilote d’essai

    Masculin
    Nombre de messages : 105
    Age : 27
    Localisation : france
    Date d'inscription : 19/03/2009

    Re: Réalisation d'un capot de selle

    Message par adr13n le Lun 06 Avr 2009, 12:01 am

    -manitou- trop co0l tout ca!!! bravo a toi!!

    plein gaz
    Champion du monde
    Champion du monde

    Masculin
    Nombre de messages : 919
    Age : 34
    Localisation : Drôme
    Date d'inscription : 31/08/2008

    Feuille de personnage
    Modèle: cagiva mito

    Re: Réalisation d'un capot de selle

    Message par plein gaz le Lun 06 Avr 2009, 12:07 am

    Super réalisation bravo a toi et bonne chance pour les fixations
    A bientôt

    seb_bg
    Champion du monde
    Champion du monde

    Masculin
    Nombre de messages : 977
    Age : 34
    Localisation : Bordeaux
    Date d'inscription : 01/08/2008

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par seb_bg le Lun 06 Avr 2009, 12:17 am

    merci pour les coms ca fait plaisir (et ca donne envie de tout vous detailler)

    Je laisse secher 24H mon 2eme voile j en prevoie au moins 4 puis verni et fixation.





    Dernière édition par seb_bg le Lun 06 Avr 2009, 12:24 am, édité 1 fois


    _________________

    cfouq
    Moderateur
    Moderateur

    Masculin
    Nombre de messages : 5610
    Age : 47
    Localisation : 43 haute-loire
    Date d'inscription : 12/12/2006

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par cfouq le Lun 06 Avr 2009, 12:22 am

    devil surk ça sent le léche roue juste aprés !
    mais en attendant chapeau !


    _________________
     le nouveau Forum cagiva 125 http://www.cagiva-team.fr

    seb_bg
    Champion du monde
    Champion du monde

    Masculin
    Nombre de messages : 977
    Age : 34
    Localisation : Bordeaux
    Date d'inscription : 01/08/2008

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par seb_bg le Lun 06 Avr 2009, 12:28 am

    mrd le surk this is a private joke

    Le leche roue si celui de la 650 s adapte bien ben je l acheterai tout fait (je fait mon fainéant) Twisted Evil

    je prévoie plutot autre chose.... mais finissons deja correctement le capot


    _________________

    cagivabox
    Moderateur
    Moderateur

    Masculin
    Nombre de messages : 2910
    Age : 49
    Localisation : france
    Date d'inscription : 10/03/2008

    Feuille de personnage
    Modèle: cagiva mito

    Re: Réalisation d'un capot de selle

    Message par cagivabox le Lun 06 Avr 2009, 10:07 am

    Beau boulot !!! surk

    seb_bg
    Champion du monde
    Champion du monde

    Masculin
    Nombre de messages : 977
    Age : 34
    Localisation : Bordeaux
    Date d'inscription : 01/08/2008

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par seb_bg le Lun 13 Avr 2009, 10:28 pm

    suite et fin...


    Alors troisieme couche de peinture



    Vernis au bout de 2 couches


    Maintenant on réalise la fixation
    Pour ce faire j ai acheté des delta a cadre les plus grand modeles pour une plus large adherance.
    J ai collé avec un point de colle les deltas au ras du capot de selle puis on solidifie au mat de verre et a la résine suivant la meme méthode que pour réaliser le capot (on découpe une petite bande de mat de verre qu on place sur le bas du delta puis pinceau résine et on attend que ca se solidifie) j'ai fais pleins de points d ancrage il s'envolera pas...



    Pour la fixation du capot c'est bon on passe a la selle sous la selle de la planet il y a des rénures qui ressortent j' avais au pralable mis les delta en face de celle ci .
    J ai donc utilisé une dremel pour percer et fraiser legerement dans ces rainures puis passer des colliers pour faire des boucles.


    maintenant on a nos boucles en face des delta y a plus qu' a les assembler les uns aux autres.
    J ai opté encore une fois pour des colliers d un parceque j en ai des tas de 2 car leur solidité n est plsu a prouvé.
    Le truc c'est pour l enlever il faut couper donc pour une personne qui compte souvent les enlevé on pourra imaginer utilisé des petits crochets ou desz boucles a porte clé ou ce que vous voulez.
    Ayant 2 selles et ne comptant pas enlever le capot tous les 4 matins j' ai fait dans le solide car si besoin de porter ben j ai l autre selle:arrow:

    Plus qu a remettre la selle et ca donne ca



    C'est fini!!!


    _________________

    seb_bg
    Champion du monde
    Champion du monde

    Masculin
    Nombre de messages : 977
    Age : 34
    Localisation : Bordeaux
    Date d'inscription : 01/08/2008

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par seb_bg le Lun 13 Avr 2009, 10:32 pm

    Alors impression une fois fini j ai prevu une petite déco que vous découvrirez si interressé sur le post ma planet. Il y aura aussi des plus jolis photo avec un jolie paysage autour:mrd:

    Je suis decu du rendu de la peinture ca va ca passe mais c'est pas comme le reservoir je suis pas carrossier et j ai peint a la bombe c'est propre mais ca fait pas pro.
    Cependant quand mon 2eme projet sera fini elle ira faire un tour chez un carrossier pour qu elle soit toute belle
    En esperant que ca vous ai plu. touch


    _________________

    moumoute
    Meilleur temps
    Meilleur temps

    Masculin
    Nombre de messages : 418
    Age : 29
    Localisation : gueret
    Date d'inscription : 11/01/2009

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par moumoute le Lun 13 Avr 2009, 11:33 pm

    belle realisation jai eu la meme idee cte semaine et je mappretai a en faire part mais tu m'as encore une fois devancé...

    cfouq
    Moderateur
    Moderateur

    Masculin
    Nombre de messages : 5610
    Age : 47
    Localisation : 43 haute-loire
    Date d'inscription : 12/12/2006

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par cfouq le Mar 14 Avr 2009, 12:28 am

    ya le balai et le sceau mais pas a la bonne place ! lol!

    non sans rire tu peux perfectionné ton idée
    j'aurai bien vu un ligne de chrome mais là !!
    ou kit déco ! plume de coq ! aile de raie lol!

    mais pour le moment tu as une large avance !
    et perso je roule souvant avec un passager
    ça va pas le faire sauf si tu trouves à braguette ! lol!


    _________________
     le nouveau Forum cagiva 125 http://www.cagiva-team.fr

    moumoute
    Meilleur temps
    Meilleur temps

    Masculin
    Nombre de messages : 418
    Age : 29
    Localisation : gueret
    Date d'inscription : 11/01/2009

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par moumoute le Mar 14 Avr 2009, 12:35 am

    suffit de le mouler un peu plus bas la selle allant uniquement dans un sens de courbure sur le coté passagé tu l'enfile comme une chossette, percer les bords rentran en dessous y mastiquer un ecrou de chaque coté, une petite plaque d'alu qui rejoint les deux bords serrant le dessous de lla selle fixé avec deux vis papillon... quand jte di ke ji pense depuis le debut de la semaine....

    seb_bg
    Champion du monde
    Champion du monde

    Masculin
    Nombre de messages : 977
    Age : 34
    Localisation : Bordeaux
    Date d'inscription : 01/08/2008

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par seb_bg le Mar 14 Avr 2009, 3:16 pm

    Precise perfectionner l idee cfouq

    J ai fixe ca en quasi definitif mais comme dis plus haut c est parceque j ai une deuxieme selle car pour relier le capot et la selle on peut utilise differents supports facile a enlever ex:crochets ou autres

    Bref moi je suis content du resultat quand a la ligne chrome c est prevu le venilia est deja achete...


    Dernière édition par seb_bg le Mar 14 Avr 2009, 9:40 pm, édité 1 fois


    _________________

    mutema
    Gagne des courses
    Gagne des courses

    Masculin
    Nombre de messages : 488
    Age : 30
    Localisation : Nantes
    Date d'inscription : 20/01/2008

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par mutema le Mar 14 Avr 2009, 4:15 pm

    ta peinture fait peua d'orange, tu as peint lorsqu'il fesait froid? Sinon apsse un petit coup de 1000 à l'eau et un coup de polish, ça fera déjà pas mal plus propre. C'est marant ton bossage me fait penser à ceci :Comme quoi tu est totalement dans le sujet ^^.

    seb_bg
    Champion du monde
    Champion du monde

    Masculin
    Nombre de messages : 977
    Age : 34
    Localisation : Bordeaux
    Date d'inscription : 01/08/2008

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par seb_bg le Mar 14 Avr 2009, 9:42 pm

    Merci d conseil muteam c'est exactement ca ca fait peau d orange mrd
    J avais pas penser au polish +1

    je vais suivre ton conseil mais je pense qu il n y a qu un carosserie qu on a un resultat parfait j ai pas d'étuve moi mais je vais testé merci


    _________________

    philboiz
    Gagne des courses
    Gagne des courses

    Masculin
    Nombre de messages : 581
    Age : 40
    Localisation : CERTAINEMENT PAS DANS TON RETRO !!
    Date d'inscription : 20/05/2008

    Feuille de personnage
    Modèle: cagiva mito

    Re: Réalisation d'un capot de selle

    Message par philboiz le Mar 14 Avr 2009, 10:16 pm

    Belle réalisation et bon tuto, félicitation !

    seb_bg
    Champion du monde
    Champion du monde

    Masculin
    Nombre de messages : 977
    Age : 34
    Localisation : Bordeaux
    Date d'inscription : 01/08/2008

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par seb_bg le Mar 14 Avr 2009, 11:50 pm

    c TOP merci j essaye le polish et je vous tiens au courant


    _________________

    mutema
    Gagne des courses
    Gagne des courses

    Masculin
    Nombre de messages : 488
    Age : 30
    Localisation : Nantes
    Date d'inscription : 20/01/2008

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par mutema le Jeu 16 Avr 2009, 3:05 am

    Pour l'effet peau d'orange est généralement du au facteur de la température. On considère que 15° est un minium pour ne pas avoir d'inquiétudes.

    La peinture ne "se détends" pas suffisamment et reste en gouttelettes, ce qui donne cet aspect granuleux. Ceci est valable non seulement pour le vernis mais aussi pour les couches inférieures. On peux légèrement palier à ce problème en se rapprochant de la pièce à peindre, mais on risque la coulure... et je déteste les coulures. Bref ce n'est pas une bonne solution ^^.

    C'est pour ça que l'on conseille de ne pas peindre pendant la saison hivernale.

    Comme dit avant, test avec un petit coup de polish, généralement la différence est assez visible avant/après. si ça se voit toujours, tu peux essayer au grain fin 1000 minimum, mais il faut vraiment y aller tout doux, car si tu transperce la couche de vernis tu est bon pour tout refaire ^^.

    seb_bg
    Champion du monde
    Champion du monde

    Masculin
    Nombre de messages : 977
    Age : 34
    Localisation : Bordeaux
    Date d'inscription : 01/08/2008

    Feuille de personnage
    Modèle: cagiva planet

    Re: Réalisation d'un capot de selle

    Message par seb_bg le Ven 17 Avr 2009, 1:38 am

    demain je polish et je mùet unhe poto mais plus ca va plus ca tend j ai lu que le vernis mettait tres longtemps 6 jours pour bien s'etendre je montre ca demain et si ca marche je ferai comme au tele achat un cote avant apres mrd


    _________________

    Contenu sponsorisé

    Re: Réalisation d'un capot de selle

    Message par Contenu sponsorisé Aujourd'hui à 4:06 am


      La date/heure actuelle est Sam 10 Déc 2016, 4:06 am
